お客様からのご依頼
お客様より、Moog Matriarchの電源投入時に本体が繰り返し再起動を行い、そのたびに出力から大きなポップノイズが発生するとのご相談をいただきました。
症状が発生すると正常に起動することができず、シンセサイザーとして使用できない状態でした。
Moog Matriarchについて

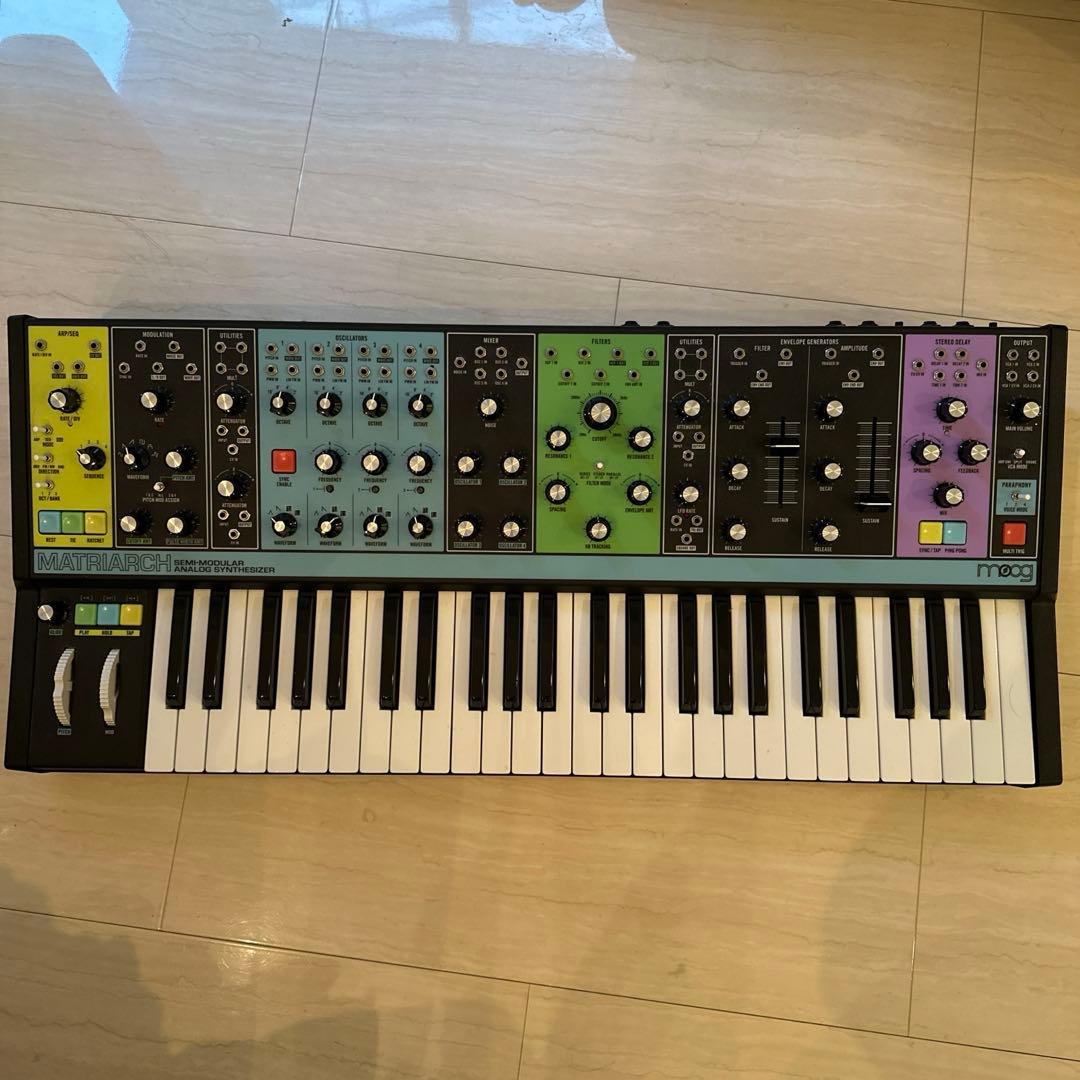

Moog Matriarchは、Moogの現行ラインナップを代表するセミモジュラーシンセサイザーのひとつです。
伝統的なアナログオシレーターやラダーフィルター、ステレオアナログディレイを搭載しながらも、現代的なコントロール機能を組み合わせた非常に柔軟性の高い設計が特徴です。
豊富なパッチポイントを備えており、信号やコントロール電圧を自由にルーティングできるため、従来のキーボードシンセサイザーとしても、本格的なセミモジュラーシンセサイザーとしても活用できます。
初期点検
まず症状を確認するために電源を投入したところ、お客様の申告どおり本体が繰り返し再起動を行っていました。
また、再起動のたびに出力から大きなポップノイズが発生していました。
このような症状は、電源回路の異常によって発生することが多く、内部回路の過電流や電源電圧の低下が原因となるケースが少なくありません。
付属していた純正ACアダプターは12V・2A仕様でした。
さらに調査を行うため、シンセサイザーを安定化電源へ接続して電流値を測定したところ、起動時に約3.5Aもの電流を消費していることが判明しました。
これは純正電源の定格を大きく超える値であり、内部のどこかで異常な電流が流れていることを示しています。
このような症状は、電源ラインに接続された部品の故障によって発生することがよくあります。
故障診断
慎重に分解を行い、内部の電源基板へアクセスしました。
故障診断中に部品へ余計な負担をかけないよう、電流制限機能を有効にした安定化電源を使用して調査を進めました。
電流が純正電源の上限である2A付近に達した際、電源回路内のレギュレーターのひとつが急激に発熱していることに気付きました。
調査の結果、このレギュレーターは+10V電源ラインを生成する回路であることが判明しました。
さらに測定を行ったところ、+10Vラインとグランド間の抵抗値は約50Ωしかありませんでした。
完全な短絡ではありませんでしたが、この値は異常に低く、+10Vラインに接続された部品の故障が疑われました。
また、この過大な電流消費によって本来+10Vであるべき電源ラインの電圧が約1.25Vまで低下していました。
この状態ではシンセサイザーは正常に起動することができません。
修理作業
電源ラインへ異常な負荷をかける原因として最も多いのは、電源フィルター用コンデンサの故障です。
これらのコンデンサは電源ノイズを除去し、安定した電圧を供給するために使用されています。しかし故障すると内部リークが発生し、大きな電流を消費することがあります。
今回の故障箇所を特定するため、+10Vラインに接続されている表面実装コンデンサをひとつずつ取り外しながら、電源ラインとグランド間の抵抗値を測定していきました。
調査を進める中で、あるコンデンサを取り外した瞬間に抵抗値が正常な値へ戻りました。
故障していたコンデンサを新品へ交換した後、再度電源を投入して測定を行いました。
その結果、+10Vラインは正常な電圧へ復帰し、シンセサイザー全体の消費電流も約1.2Aまで低下しました。
これは純正電源の定格範囲内であり、正常な動作状態です。
最終点検
修理完了後、シンセサイザーを組み立て直し、すべての機能について動作確認を実施しました。
問題となっていた再起動ループは完全に解消され、すべての電源ラインも安定して動作しています。
また、オシレーター、フィルター、エンベロープ、キーボード、パッチング機能など、すべての機能が正常に動作することを確認しました。
修理完了
今回の故障原因は、+10V電源ラインに接続された故障コンデンサによる過大な電流消費でした。
故障部品の交換後は電源回路が正常に動作し、Moog Matriarchは完全に復旧しました。
現代のシンセサイザーであっても、電源回路の故障は様々な症状を引き起こします。
再起動を繰り返す、起動しない、異常なノイズが発生するなどの症状がある場合は、電源回路に問題が発生している可能性があります。
症状
・電源投入後に再起動を繰り返す
・起動時に大きなポップノイズが発生する
・正常に起動しない
・過大な電流消費
・電源ラインの電圧低下
対応内容
・電源回路診断
・電流消費測定
・レギュレーター動作確認
・+10V電源ライン故障診断
・故障SMDコンデンサ交換
・電源回路修理
・総合動作確認
