Sequential Circuits Prophet-5 Rev 3.3 レストアプロジェクト
Sequential Circuits Prophet-5 Rev 3.3 修理・レストア事例
お客様からのご依頼

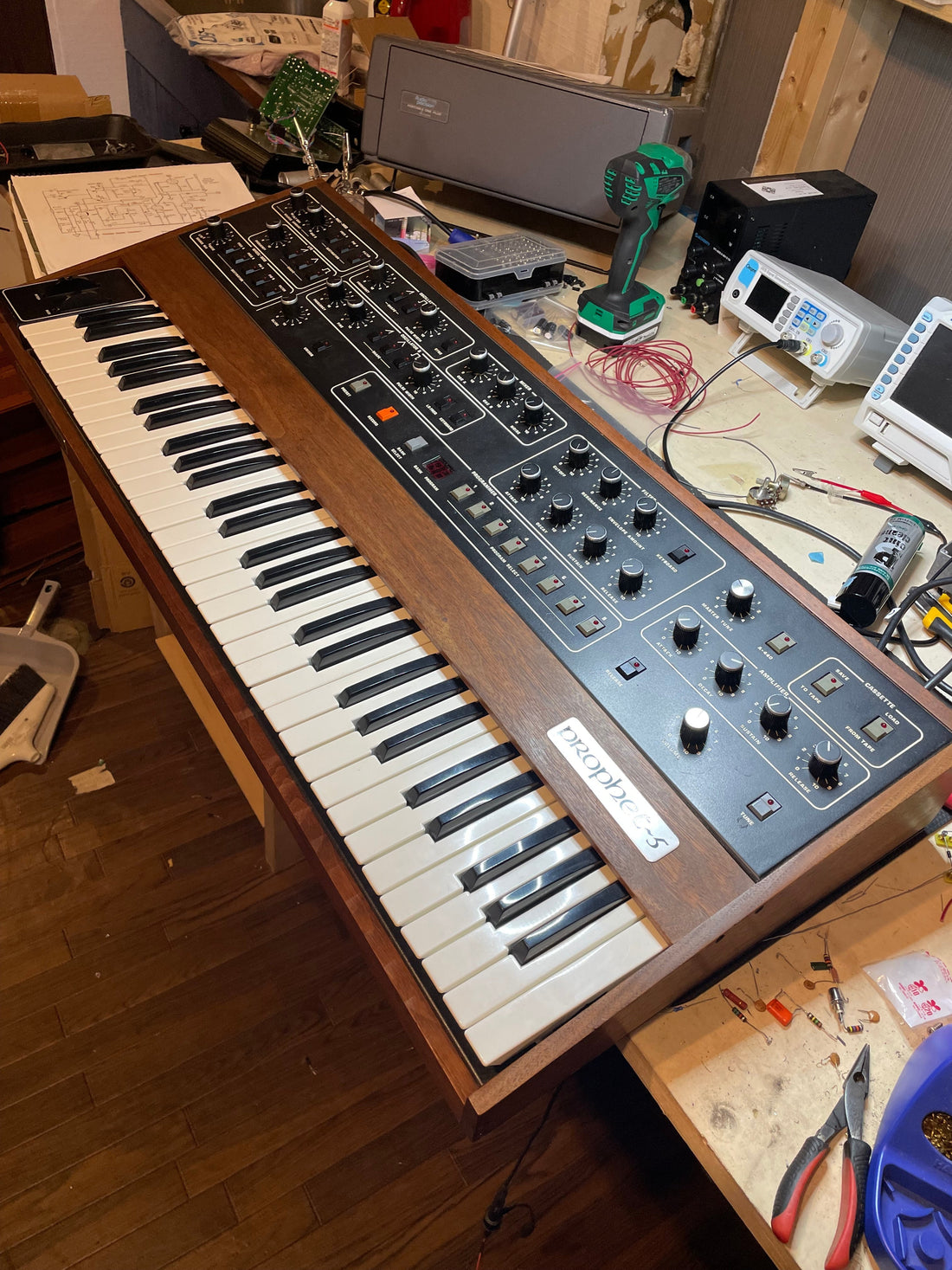

札幌市内のミュージシャンの方より、Sequential Circuits Prophet-5 Rev 3.3 のフルレストアおよびオーバーホールをご依頼いただきました。
外観の状態は非常に良好で、長年大切に使用されてきたことがうかがえる個体でした。しかし、新品購入以来ほとんどメンテナンスが行われておらず、経年劣化による電気的・機械的な問題が現れ始めていました。
今回の修理では、オリジナルの状態と魅力をできる限り維持しながら、今後も安心して演奏できる状態へと復元することを目標としました。
Sequential Circuits Prophet-5について
Sequential Circuits Prophet-5 は、シンセサイザー史上最も重要な楽器のひとつとして知られています。1978年に登場したこのモデルは、世界初のプログラムメモリー搭載ポリフォニックシンセサイザーとして、シンセサイザーの歴史に大きな変革をもたらしました。
5ボイス構成、各ボイスに搭載された2基のVCO、そして伝説的なCurtisフィルターによるサウンドは、1970年代後半から1980年代の音楽シーンを象徴する存在となりました。
数え切れないほどの名盤や映画音楽、テレビ番組のサウンドトラックで使用されており、映画監督・作曲家としても知られるジョン・カーペンターが愛用していたことでも有名です。
Prophet-5には製造期間中に大きく3つのハードウェアリビジョンが存在しました。今回入庫したRev 3.3は、CPUやメモリー構成の変更に加え、MIDI機能の強化などが行われた後期モデルです。
初期点検
入庫時の外観コンディションは非常に良好で、年式を考えると驚くほど綺麗な状態を維持していました。
最初に確認できた問題は鍵盤機構でした。オリジナルの鍵盤ブッシングが著しく劣化しており、鍵盤を押すたびに大きな打鍵音が発生していました。
さらに電源投入後には深刻な不具合が確認されました。
起動シーケンスの途中でシステムがフリーズしてしまい、フロントパネルのLEDが全点灯したままとなり、鍵盤やパネル操作に一切反応しない状態でした。
また、電源回路には製造当時の電解コンデンサが残っており、寿命を大幅に超過していたため交換が必要な状態でした。
電源回路のレストア
まずは電源回路の整備から作業を開始しました。
電源部に搭載されていたオリジナルの平滑用電解コンデンサを高品質な新品コンデンサへ交換し、その後すべての電源ラインを測定・調整しました。
Prophet-5 Rev 3.3を整備する際に注意しなければならない点として、このリビジョンでは電源回路に変更が加えられていることが挙げられます。
サービスマニュアルのメイン回路図だけを参照すると、実機の電圧値や配線と一致しない部分があります。Rev 3.3固有の変更点はサービスマニュアル後半の改訂資料に記載されているため、必ずそちらを確認する必要があります。
電源回路の整備と動作確認が完了した後、鍵盤機構の修復作業へ移りました。
鍵盤機構の修復
Prophet-5にはPratt-Read製の鍵盤機構が採用されています。
この鍵盤はバスバーと接点ワイヤーによってキー入力を検出する構造になっており、多くのヴィンテージシンセサイザーで採用されていた信頼性の高い設計です。
各鍵盤はゴム製ブッシングによって支持されていますが、長年の使用や経年劣化によって硬化・崩壊することがあります。
今回の個体ではブッシングが完全に劣化しており、鍵盤のプラスチック部分が金属フレームへ直接接触する状態になっていました。その結果、打鍵時の騒音増加や操作感の悪化が発生していました。
すべての鍵盤を取り外し、劣化したブッシングを慎重に除去した後、取り付け部をイソプロピルアルコールで清掃しました。
その後、新品のブッシングを全鍵に取り付けて組み立てを行いました。
作業完了後は、オリジナルに近い静かで滑らかなタッチフィールが復活しました。
また、鍵盤を取り外している間にバスバーと接点ワイヤーも清掃し、酸化による接触不良を予防しました。あわせて全キーキャップのクリーニングも実施しています。
コントロール部のメンテナンス
鍵盤機構の修復が完了した後、フロントパネルのコントロールへアクセスするためにシンセサイザーをさらに分解しました。
すべてのポテンショメーター、スイッチ、コントロール部品の洗浄および潤滑作業を実施しました。
オーナー様は数年間ほとんど演奏されていなかったとのことで、各コントロールには酸化による接触不良の兆候が見られました。このまま放置するとガリノイズや動作不良の原因となるため、予防整備としてメンテナンスを行いました。
このような定期的なメンテナンスは、オリジナル部品の寿命を延ばし、長期的な信頼性向上にもつながります。
CPU起動不良の診断
今回のProphet-5で最も深刻だった問題は、正常に起動できないことでした。
電源投入後、起動シーケンスの途中でフリーズし、フロントパネルのLEDがすべて点灯したまま停止してしまいます。鍵盤や各種コントロールも一切反応しない状態でした。
この時代のヴィンテージデジタルシンセサイザーの故障診断では、まずCPU周辺回路の確認から始めます。
Prophet-5 Rev 3.3には、1970年代後半から1980年代にかけて数多くの電子機器で採用されたZ80プロセッサーが搭載されています。
まずCPUが正常動作に必要な信号を受け取っているか確認するため、クロック信号とリセット回路を測定しましたが、どちらも正常に動作していました。
次にCPUのデータラインおよび制御ラインを調査するため、オシロスコープを使用してZ80の各ロジックピンを1本ずつ測定していきました。
正常なロジックラインには絶えず変化する矩形波が観測されます。これはCPU内部で処理されるデジタルデータの流れを表しています。
しかし測定を進める中で、ひとつだけ異常な信号を発見しました。そのラインはロジックレベルの電圧で固定されており、まったく変化していませんでした。
いわゆる「Stuck High（常時High状態）」となっており、この異常によってCPUが正常な通信を行えず、起動途中で停止していたのです。
故障箇所の特定
異常なロジック信号を追跡していくと、最終的に鍵盤スキャン回路へたどり着きました。
Prophet-5では、鍵盤からの多数の信号をCPUが処理しやすい形にまとめるため、マルチプレクサICが使用されています。
これらのICは常時キーボードをスキャンし、キー入力情報をCPUへ送っています。
さらに調査を進めた結果、マルチプレクサの出力のひとつが異常な状態となり、問題のロジックラインを不正な状態に固定していることが判明しました。
部品の経年劣化も考慮し、該当ICだけでなく同一回路内の2個のマルチプレクサを両方とも交換しました。
交換後に再度電源を投入したところ、Prophet-5は正常に起動し、問題なくブートシーケンスを完了しました。
フィルターエンベロープの修理
CPUの問題が解決したことで、ようやくシンセサイザー本体の各機能を詳細に確認できるようになりました。
基本的な動作は概ね正常でしたが、2ボイス分のフィルターエンベロープが動作していないことが判明しました。
フィルター回路を調査した結果、規格値から大きく外れた抵抗が2本見つかりました。
これらの抵抗を交換したところ、フィルターエンベロープは正常に復旧し、すべてのボイスが本来の性能を取り戻しました。
キャリブレーションと最終点検
修理作業完了後は、Sequential Circuits純正サービスマニュアルに記載された手順に従って総合キャリブレーションを実施しました。
オシレーターのチューニング、スケーリング調整、フィルター調整、エンベロープ動作確認などを行い、必要に応じて細かな調整を実施しました。
調整完了後には長時間の動作テストを行い、すべてのボイス、コントロール、メモリー機能および演奏機能が安定して動作することを確認しました。
修理完了
今回のレストアにより、このProphet-5 Rev 3.3は再び完全な動作状態へと復帰しました。
電源回路は安定した電圧を供給し、鍵盤は本来の静かで滑らかなタッチを取り戻しました。またCPUの起動不良も解消され、すべてのボイスが正常に動作しています。
このようなヴィンテージシンセサイザーのレストアは、単なる修理ではなく歴史的価値のある楽器を未来へ受け継ぐ作業でもあります。
Sequential Circuits Prophet-5のような名機は、発売から数十年が経過した現在でもなお素晴らしい楽器であり、適切なメンテナンスとレストアを行うことで、これから先も長く音楽制作の現場で活躍し続けることができます。
